Piaggio PC-7 scratch 1/48

Un caudron C561 au 1/32 est en cours chez renaissance model
http://www.renaissance-models.com/Avions/wip_caudron_c561-c461.htm
http://www.renaissance-models.com/bis/index.php/avions-toutes-echelles/echelle-1-32/produits/2306-caudron-c561

bientot dispo:cheers:

Début du montage.

La structure du cockpit, jusque là, rien de bien compliqué. J'ai quand même rajouté un harnais totalement hypothétique, il n'y à aucune info sur ce qui ce trouve dans ce cockpit.


Encore quelque babioles rajouté et une barbouille "plausible" de la chose.


La paroi gauche a reçu une manette des gaz, sont boitier et sont cable de commande. Mais franchement, une foi le fuselage refermé, on ne verra plus grand chose
Peinture imitation bois de rigueur, bien sur.


Planche de bord en place.




Fuselage fermé, mastiqué et poncé.
Petit ajustage à prévoir, les ailes sont plus minces que leur master et s'enfoncent trop sur le fuselage.
pour ne pas avoir un joint impossible à rattraper sur les cache culbuteur, j'ai inséré deux cales en CP de 0.25 sur l'assise des ailes et ajusté pour que tout ce positionne au mieux.


Mise en croix, après une autre séance de mastico-pançage. (c'est un kit résine, pas du tamigawa...)




Vous noterez les tréteaux utilisés pour poser le fuselage, il seront à fabriquer en premier en balsa de 1mm d'épaisseur suivant un plan donné sur la notice.
J'avais prévus de les fournir moulés en résine, mais avec une plan, ce n'est pas compliquer à faire

La reprise après une bonne semaine de vacances en Provence.
Ponçage, masticage, ponçage, masticage, ponçage, masticage ......





Au passage, j'ai paumé la planche de bord.
la refaire n'est pas le problème, la coller en place au fond du fuselage, c'est autre chose.

Miam! vivement la fin!!!

Après diverse péripétie avec la peinture, j'arrive à ça.
Reprise pour la énième foi les radiateurs, en nuançant dans le sens des stries avec plusieurs mélange d'Alclad  "polished brass" et "copper" puis passage d'un marqueur peinture  posca "silver" dans la gravure.




Pour voir, et comparer aux photos d'époque, la même en sépia.


A comparer à celle là:


Le radiateur de fuselage va rester rouge.

Maginifique ! Il manque encore une petite hélice...
Le rouge parait un peu terne sur les clichés, en même temps je ne connais pas les valeurs du rouge Italien de l'époque...
Je n'arrive pas à comprendre en regardant la bête comment le centre de gravité peut être aussi loin en arrière.

Bonsoir,

un vrai bijou!

pour le CG, faut pas se laisser tromper par le nez démesuré qui n'abrite que l'arbre moteur et porte le radiateur de surface.
Le moteur a juste son bloc cylindre en avant du bord d'attaque.

Très belles réalisations , master, résine, montage, peinture....

Bonjour à tous,

Grâce à cette discussion j'ai découvert le site d'Alain VASSEL et donc le Piaggio Pegna Pc 7. Comment résister à l'envie de le modéliser pour FlightGear

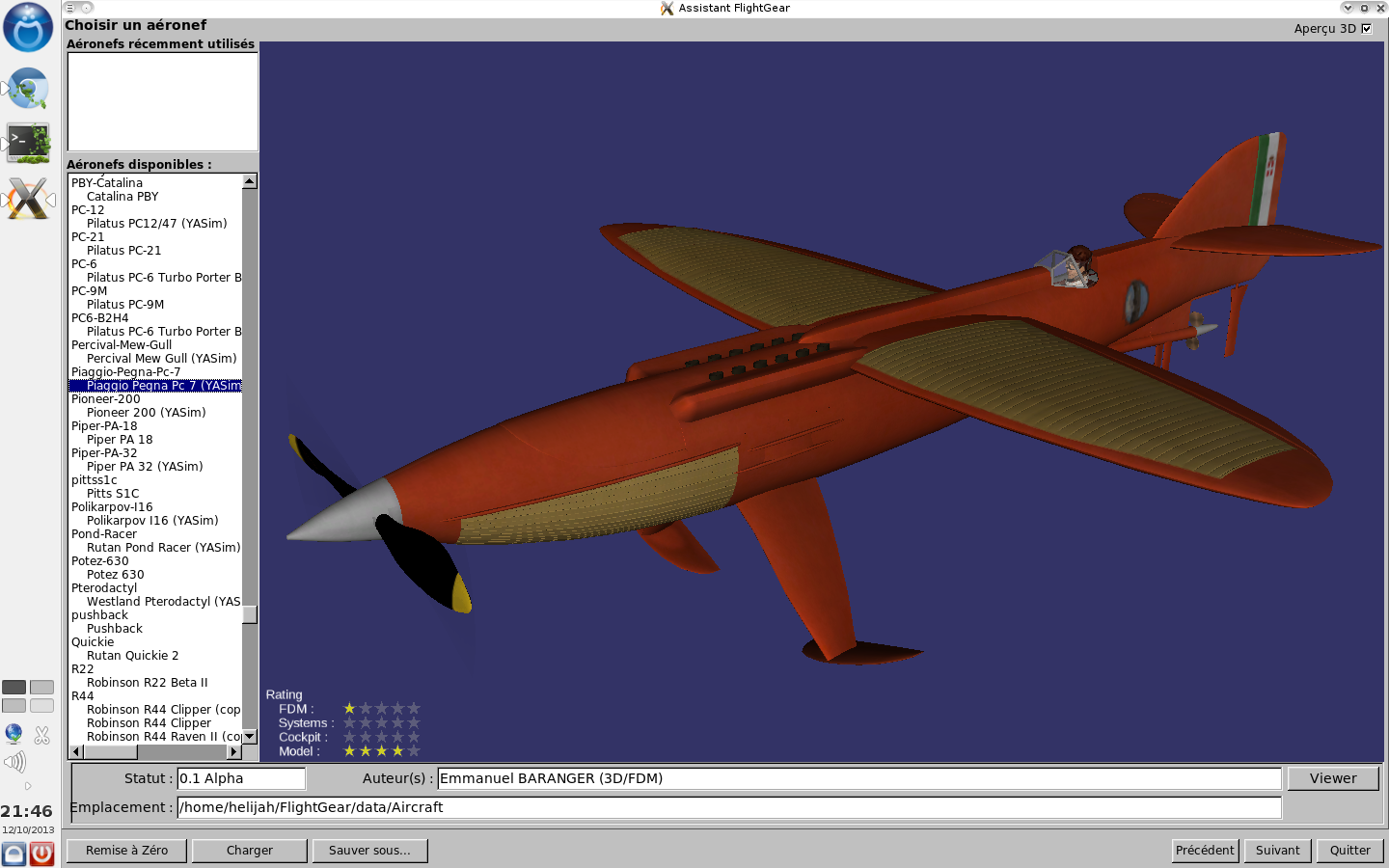

Aussitôt dit, aussitôt fait donc. Après 1 journée 1/2 de travail voici le résultat :


Le même directement dans Blender


Et pour ceux qui ont la chance de voir webGL tourner sur leur navigateur, la version en 3D :
https://sketchfab.com/show/48b7f66999cc4d569424c691db92ebb2

N'ayant aucune image du tableau de bord j'ai du inventer un peu en m'inspirant des concurrents (Supermarine S6B, Macchi M.C.72, Bernard HV 220 etc...). Et pour le modèle de vol, c'est en cours et c'est là qu'il va y avoir le plus de travail lol

Amicalement Emmanuel

Merci pour ces précisions Waroff.
helijah, ne t'en fait pas, personne n'a d'info sur le cockpit hormis la vu en coupe que l'on peu voir sur le site d'Alain VASSEL...j'ai fais comme toi, en me basant sur un cockpit de Macchi MC-72...

Le pare-brise est en place...Après 4 master et une grosse dizaine d’essais
Collage à la colle blanche pour comblé les jours. Les surplus étant enlevé avec un coton-tige imbibé d'eau.
Les montants seront fait en décalques...quand ce sera sec :mrgreen:

Salut roadrunner,

Superbe modèle Bravo pour ta patience. J'avoue que je n'ai plus la patience pour les modèles physiques. C'est pour cela que je me concentre sur les modèles virtuels.

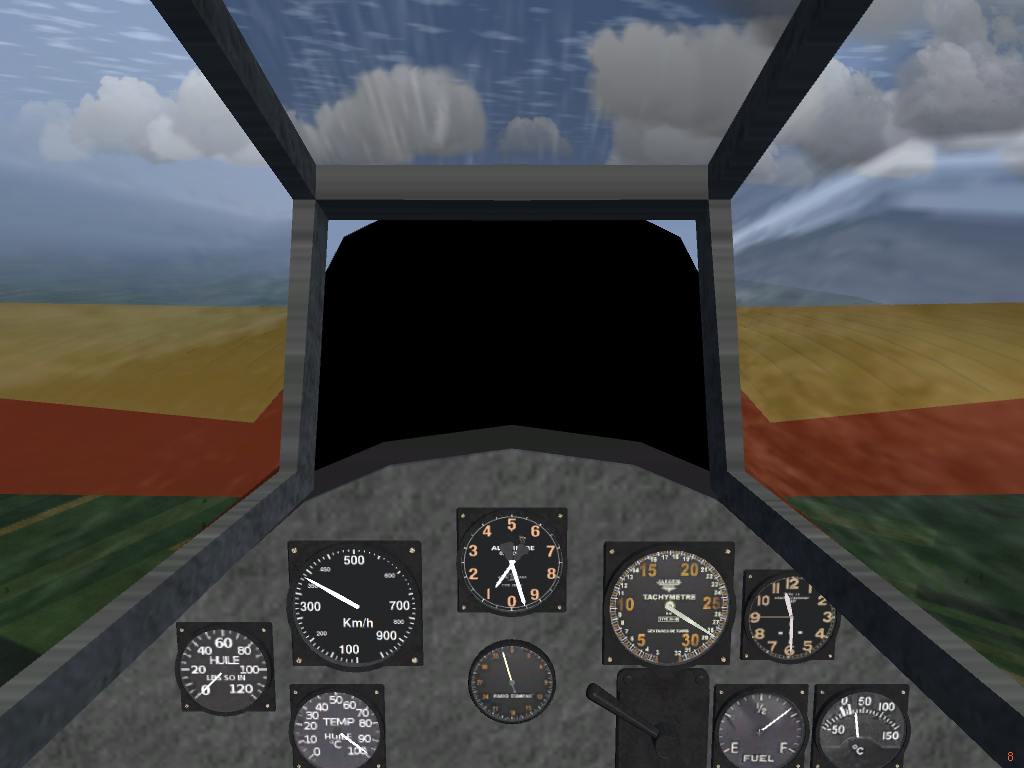

Voici mon interprétation du tableau de bord.


Le levier à droite (à gauche de la jauge de fuel) me permet de passer dans les 3 modes

1 - Neutre. Aucune hélice en action
2 - Naval - Hélice navale en action. Hélice aérienne au neutre
3 - Aérien - Hélice navale au neutre. hélice aérienne en action.

Amicalement Emmanuel

Bonsoir,

joli travail de modélisation!

j'aime la planche de bord "française"

tes cadrans sont sympas et représentent bien l'instrumentation Aéra ou Air Equipement, mais ils représentent des instruments qui ont bien cinquante ans d'âge.
En effet, la couleur des chiffre tourne au jaune orangée avec le temps. Cette peinture spéciale au radium a originellement une couleur blanche à peine verdâtre.
On peut encore observer cette teinte proche de la couleur d'origine sur des instruments bien conservés, à l'abri de la lumière(exemplaires à droite).



As tu des fichiers de tes cadrans, ça m'intéresse pour mes modèles RC.

Bonsoir Waroff,

Comme tu le souligne, les instruments sont en partie français C'est tout bête mais n'ayant de photos d'instruments Italiens en attendant et pour pouvoir travailler sur le modèle de vol, j'ai tout simplement utilisé ce que j'avais sous la main Récupération depuis mes modèles Cauldron, Dewoitine, Supermarine etc.... Bien évidement j'ai quelques utilisateurs de mes modèles pour FG Italiens. j'ai donc pris contact avec eux pour tenter d'obtenir des cardans Italiens d'époque. Cela sera tout de même mieux au final

Pour ce qui est des images utilisées, tu pourras trouver tout cela dans mon hangar - pour ce qui concerne mes modèles - voir dans ma signature Pour tout les autres modèles GPL utilisés dans FG tu peux aussi aller ici : http://www.flightgear.org/download/aircraft-v2-12/ ou d'ailleurs tu retrouve un bon nombre de mes modèles lol

Pour trouver les images, dans mes modèles j'ai toujours la même organisation : Dans le dossier : /DossierAvion/Models/Interior/Panel/Instruments tu trouveras tout les instruments chacun dans un dossier séparé avec chaun leur propre texture. Pour d'autre, c'est parfois un peu l'anarchie. Mais tu devrais trouver ton bonheur

Amicalement Emmanuel

C'est fini!
Pose des décalques de Renaud sans problèmes, ils sont très fins, mais le blanc reste transparent, et ressort donc rose...
j'ai arrangé ça pour le drapeau de dérive (masquage+aéro) mais pour la hache, là je sèche.
Place aux photos.










C'te foi c'est fini.


Promis, je vous embête plus avec, il est temps que je passe à autre chose....

Ça y est, le kit sera dispo debut 2014
Faites moi signe en MP pour ceux qui seraient intéressés.



Les pièces et le montage ici: http://www.master194.com/forum/viewtopic.php?f=4&t=72032&hilit=piaggio&start=200
J'ai décidé que finalement ce serai dommage de s’arrêter là alors que tout était près.
Prix: 40€ plus frais de port.
colissimo: 7€
Mondial: relay 5€
http://www.mondialrelay.fr/
La notice téléchargeable: http://www.fichier-pdf.fr/2013/12/11/le-piaggio-pegna-pc-7-notice-couleur2/le-piaggio-pegna-pc-7-notice-couleur2.pdf
Les tréteaux ne sont pas inclus dans la boite, il faut bien qu'il vous reste quelque chose à faire.
