 Caudron C460 JMGT 1/48

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Chris Young
Biplan racer
Biplan racer


Messages : 7
Date d'inscription : 06/07/2013
Localisation : Toulouse

MessageSujet: Re: Caudron C460 JMGT 1/48   23.11.13 13:26

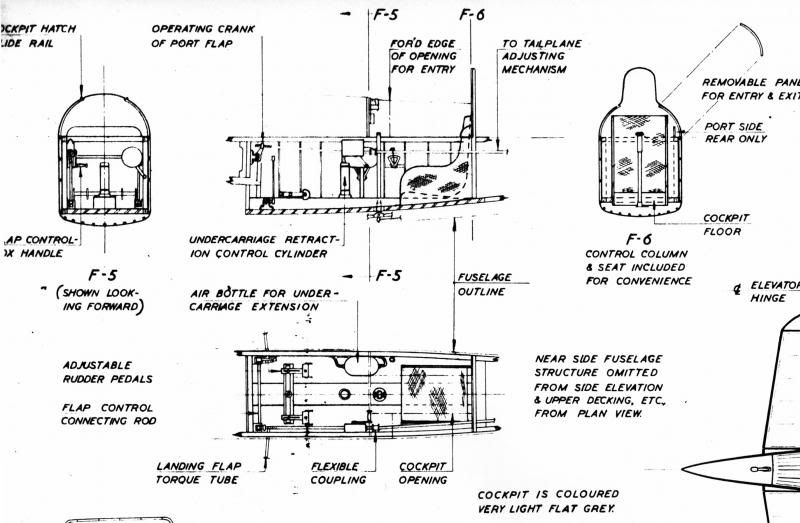

Sur le dessin de Robinson, on voit des lisses entre le contreplaqué des flancs et l'entoilage (ou alors c'est un double coffrage ?).



Pour ce qui est de la conjuguaison des ailerons aux volets, je pense que c'est pour éviter un comportement trop dangereux au décrochage que Riffard ne l'a pas utilisé sur les avions de course. Le système fonctionne très bien sur les ailes rectangulaires ou faiblement effilées (e=~0.8->1), car le décrochage se fait à l'emplanture, donc on ne risque rien à braquer un peu les ailerons pour augmenter la portance. Sur une aile très effilée comme celle du C.450 (e=0.5 de mémoire), le décrochage en lisse se fait aux ailerons, ce qui tend à faire basculer l'avion sur une aile au moment de l'abattée. La sortie des volets permet de rapprocher le point de décrochage de l'emplanture, mais si les ailerons se braquaient en même temps, ils redeviendraient critiques.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Biplan racer
Biplan racer


Messages : 64
Date d'inscription : 16/01/2009

MessageSujet: Re: Caudron C460 JMGT 1/48   24.11.13 1:35

Votre discution est passionnante, et je prends bonne note, même si le Caudron est un peut en stand-by pour l'instant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fasm
Biplan racer
Biplan racer
avatar

Messages : 83
Date d'inscription : 03/05/2009
Localisation : au vert

MessageSujet: Re: Caudron C460 JMGT 1/48   24.11.13 11:27

@ chris young
Il me semble que c'est normal, le fuselage est constitué d'un âme en contre plaqué posé sur les longerons sur lequel vient se fixer couple, croisillons et lisses.
Il y a donc sur le dessin le contre plaqué côté intérieur cockpit puis les lisses puis l'entoilage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Chris Young
Biplan racer
Biplan racer


Messages : 7
Date d'inscription : 06/07/2013
Localisation : Toulouse

MessageSujet: Re: Caudron C460 JMGT 1/48   24.11.13 13:12

C'est ce que je pense aussi mais d'après Waroff les flancs étaient en contreplaqué marouflé, donc ça m'a mis un doute s'il y avait un double coffrage.

La réplique américaine du C.460 est entoilée, pour ce que ça vaut.

Revenir en haut Aller en bas
